Оформление видов

Описание плагина

Плагин обрабатывает выбранные разрезы: автоматически размещает размерные цепочки, марки арматуры, линии обрыва и высотные отметки. Помогает упростить выпуск чертежей и избавляет от повторяющихся действий.

Ключевые возможности

Оформление видов быстрее в 2-5 раз, чем вручную.
Автоматическая расстановка размеров и марок на выбранных разрезах.
Добавление линий обрыва и высотных отметок по единым правилам проекта.
Единый стиль оформления для всех обработанных видов.

Скриншоты

Нажмите на изображение, чтобы открыть его в плеере и переключаться между кадрами.

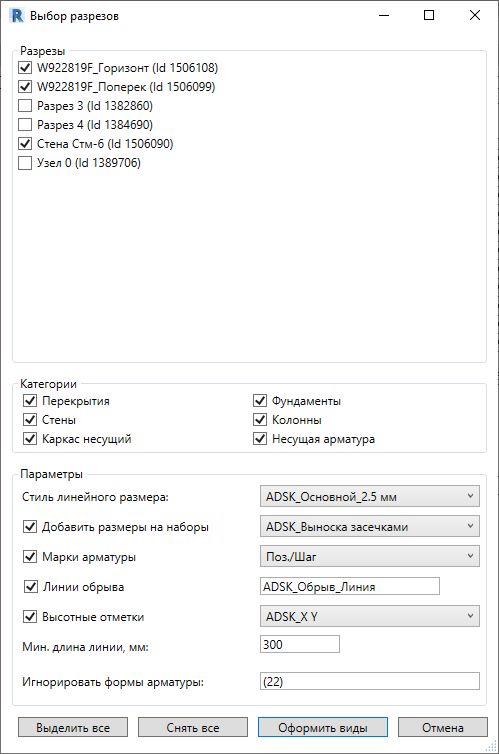

Выбор разрезов и настройка их оформления.

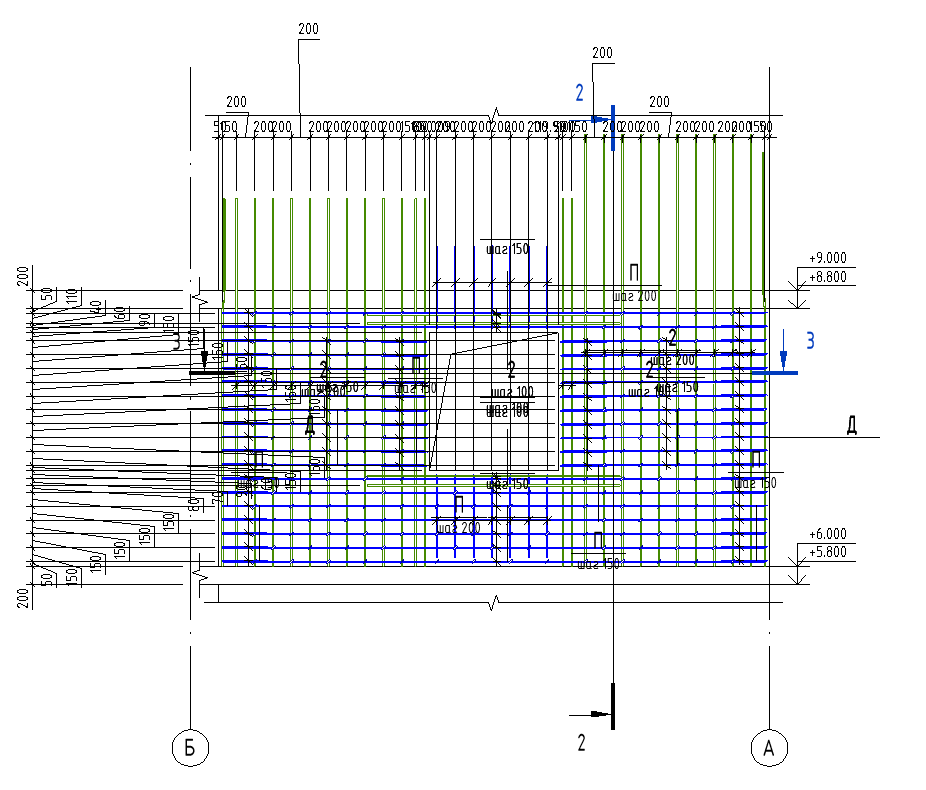

Авто расстановка размеров, марок, линий обрыва, высотных отметок.

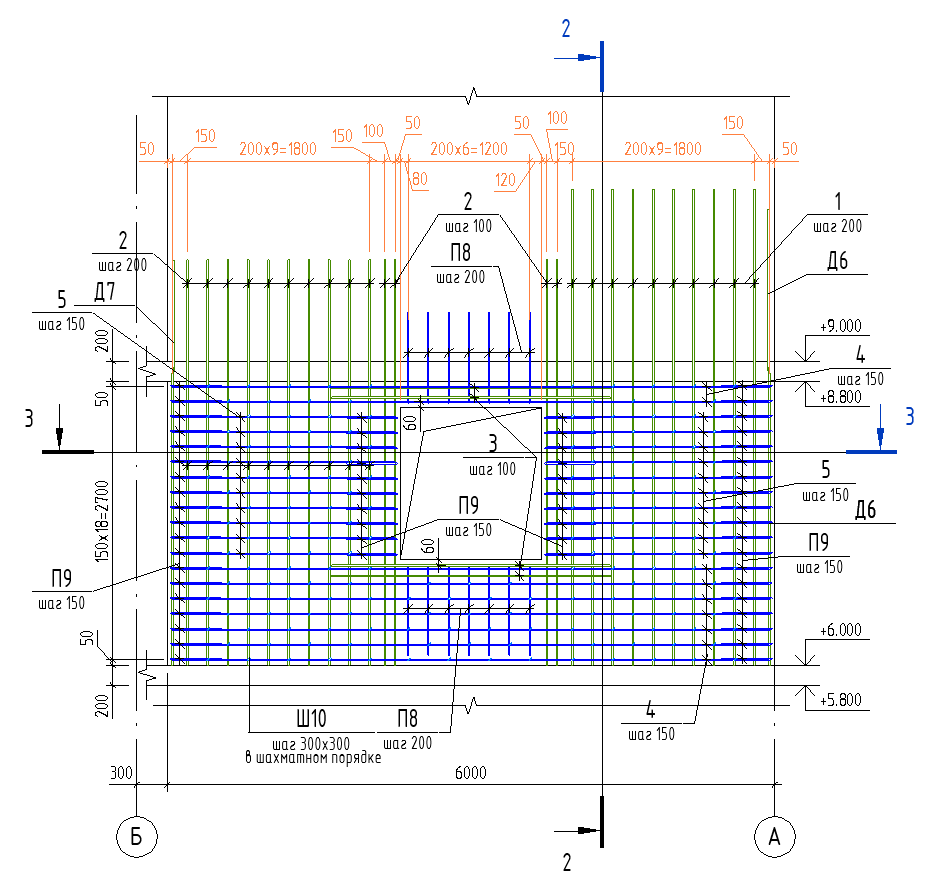

Вид после нумерации арматуры и ручной доработки расставленных аннотаций.
